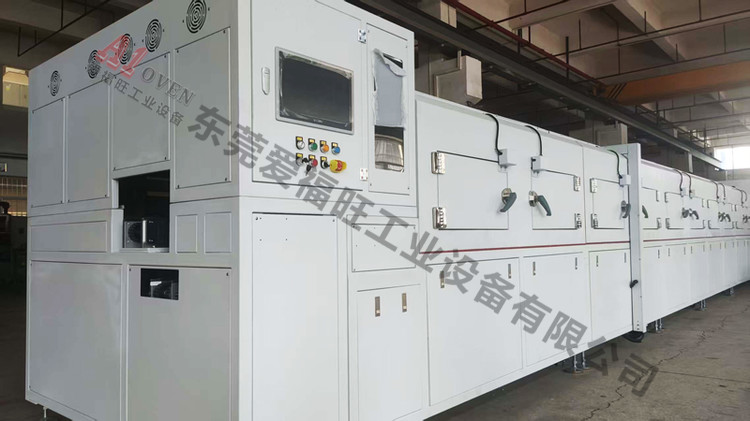

灌膠固化隧道爐
技術參數：
設備名稱 灌膠固化隧道爐
一、主要技術參數
項目 內容 備注
內膽尺寸 1.預熱段長 10700mm內膽高 300mm內膽寬 1300mm
外形尺寸（約） 1.總長約 12000mm寬 1700（待定）高 1830mm
2.設傳送帶離地面高度 1050mm+25，詳情見布局圖
注：最終尺寸以實際設計生產為準！
工裝托盤 1.工裝托盤由甲方提供，托盤外形尺寸 L220W130H50
2.重量：4.6kg/PCS
3.爐內加熱產品數量：≥300PCS
溫度范圍 室溫+15℃～+100℃可調節
溫度波度 ≤±1℃
溫度均勻度 ≤±3℃(恒溫狀態下，空載測試)
升溫速率 ≤8℃/min
外殼溫度 溫升不超過環境+15℃，接縫處周邊除外。
熱風循環方式 固化爐內部大風量三面運風，兩側出風，頂部回風
電源 三相五線制，380V，50HZ
功率（約） 100KW
二、爐體結構特征
項目 內容 備注
外殼材料 1.采用1.5mm厚Q235冷軋鋼板（強度、塑性和焊接綜合性能最好）折彎焊接制作2. 處理工序采用激光切割，精密數控折彎成型，保護焊接制作工藝等
表面處理 1.表面打磨、拋光、磷化（可以增加金屬的耐蝕性，油漆的附著力）處理
2.高溫噴塑（大波紋型），可防止生銹，耐腐蝕
3.外殼顏色為“RAL9003”白色，細砂紋型（客戶指定，提供色板）
內膽材料 1.采用1.2mm厚SUS304不銹鋼板制作
2.保持內膽清潔無塵，防生銹、耐腐蝕
3.內部鈑金與保溫層全部滿焊，防止保溫層隔熱棉泄漏，以保證潔凈度
4.內部孔板均可打開，方便設備清理與維護
箱體骨架 1.采用50503mm角鋼制作，保持箱體內外各個面的承載強度
2.并采用行業獨創的斷熱設計處理，保留熱脹冷縮系數，可防止箱體變形
爐體底架 1.采用50502mm方通制作
2.保持爐體內外各個面的承載強度，并保留熱脹冷縮系數，可防止爐體變形
保溫材料 1.采用100K加密型硅酸鋁巖棉
2.具有不可燃燒，隔熱性強等特點，厚度為 100mm
